마이크로비트 micro:bit 보드 구조에 대해 알아봅니다.

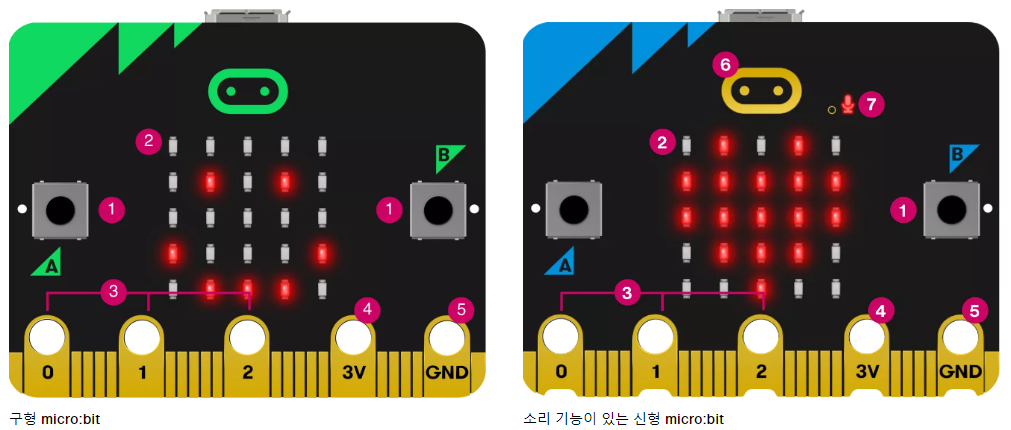

마이크로비트 앞면 구조



1. 버튼

micro:bit 의 앞 면에는 2개의 버튼이 있습니다. 이 2개의 버튼은 각각 따로 독립적으로 사용할 수도 있고, 동시에 함께 누르는 방식으로 함께 사용할 수도 있습니다. 뒷면에 있는 1개의 버튼은 reset 버튼입니다.



2. LED 화면 및 빛 센서

5 * 5 로 줄을 맞추어 배치되어있는 25 개의 LED들을 이용해서 간단한 이미지 아이콘, 영어 단어, 숫자들을 화면으로 출력할 수 있습니다. LED 화면은 micro:bit 주변 빛의 밝기를 측정하는 빛 센서로도 사용됩니다.



3. 핀 - GPIO

여러 가지 목적으로 다양하게 사용할 수 있는 GPIO(범용 목적 일반 입출력) 핀들을 사용해서, 유선 헤드폰을 연결하거나 터치 센서 기능을 만들 수도 있으며, 다른 전기전자 부품들을 연결시켜 micro:bit 의 기능들을 확장시킬 수 있습니다. 신형 micro:bit 는 악어 집게를 더 단단히 물릴 수 있도록 홈이 만들어져 있습니다.



4. 핀 - 3V전원 출력

3V 전원 출력 핀을 사용해서, 다른 LED 나 전기전자 부품들에 전기를 공급할 수 있습니다.



5. 핀 - 접지

GND 핀은 전기 마이너스(-)극/접지로 사용됩니다. 유선 헤드폰, LED, 스위치와 같은 장치들에 3V(+)전원/전기공급핀에 먼저 연결시키고, 그 장치들에 연결 시켜주어야 하는 마이너스(-)전원 연결선을 GND 핀으로 연결시키면 전기가 공급됩니다. 건전지의 - 극이라고 간단히 생각할 수도 있습니다.



6. 터치로고

신형 micro:bit 는 입력 장치가 더 있습니다. 금색의 마이크로비트 로고는 터치 센서처럼 작동합니다. 터치 로고 센서를 사용하면, A B 버튼 이외에 추가적인 버튼처럼 사용해서 프로그램을 만들 수 있습니다.



7. 마이크 LED

신형 micro:bit 에는 마이크가 내장되어있기 때문에 크고 작은 소리에 반응하거나 주변 소리 크기를 측정하는 프로그램을 만들 수 있습니다. 마이크가 소리 크기를 측정하는 경우에는 마이크 LED에 나타납니다. LED 의 바로 왼쪽에 소리가 입력되는 작은 구멍이 있습니다.

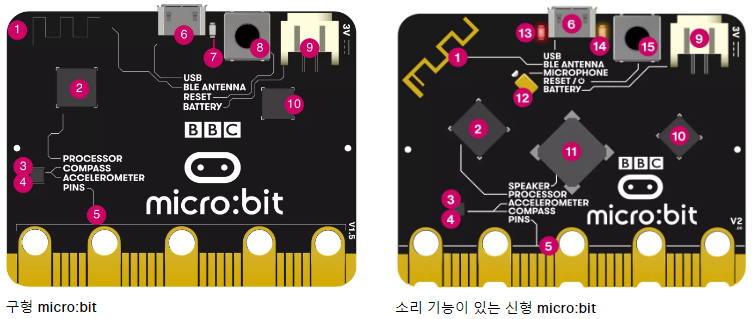

마이크로비트 뒷면 구조





출처 : https://microbit.org

Micro:bit Educational Foundation
